熱設計的原則
1、減少發熱量
即選用更優的控制方式和技術,如移相控制技術、同步整流技術等技術,另外就是選用低功耗的器件,減少發熱器件的數目,加大粗印制線的寬度,提高電源的效率。
2、加強散熱
即利用傳導、輻射、對流技術將熱量轉移,但對外觀扁平的產品而言,首先,從空間來說不能使用更多的散熱鋁片和風扇,從整體上說不允許加強冷式散熱設計,不能使用對流形式。同樣輻射散熱的方式在扁平的空間也難以做到。
槍式攝像頭六種散熱方法:
1、降低電流。使用功耗小的紅外燈代替大功耗的紅外燈,雖然降低了散熱量,但是在照射長距離的時候,效果肯定不如后者。
2、在陣列紅外槍形攝像頭內部加散熱風扇,這樣做效果肯定是有的,不過那樣對風扇的考驗是要很嚴格的,而且加了風扇對于外殼的設計上也是個考驗,要保證美觀還要實用。
3、使用恒定電流電源供電。保持電流恒定,控制LED的散熱。
4、LED燈的分組排列。例如,以24顆的紅外來說,可以把它排列成3組來減低熱量。
5、結構材質的選擇。例如,LED燈板和外殼選用鋁合金等散熱比較好的材料。
6、導熱材料應用,使用導熱介質材料把發熱體熱量傳導到殼體后再通過自然對流的方式進行散熱,從而良好的解決了這一問題。

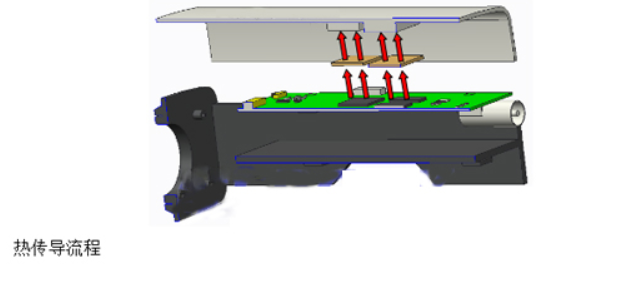

A板散熱圖示——散熱結構圖:

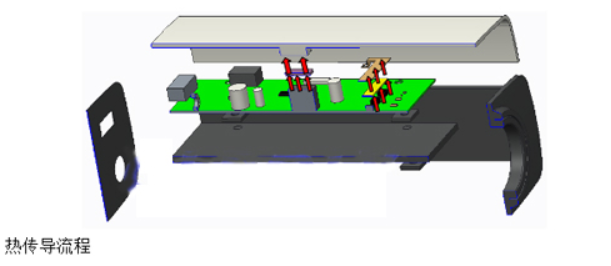

電源板散熱圖示——散熱結構圖:

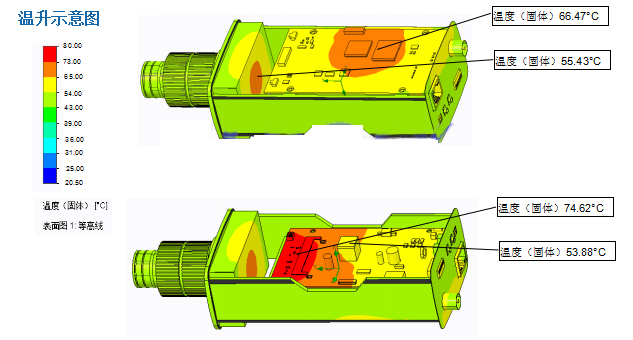

溫升示意圖1:

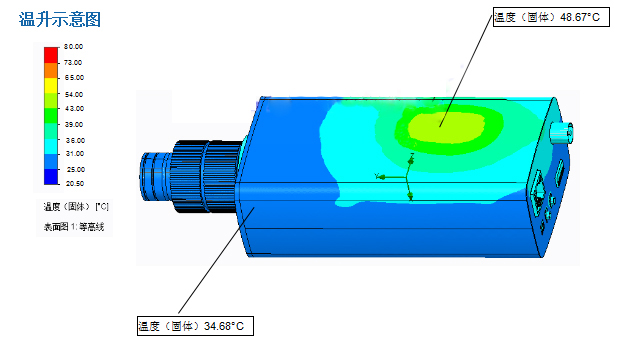

溫升示意圖2:

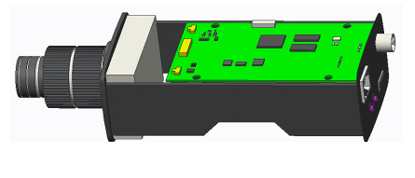

圖像處理模組主要發熱芯片及導熱材料選型:
